THQ1系列聯動控制臺（以下簡稱聯動臺）適用于交流50HZ電壓380V以下和直流電壓220V以下的電力線路或控制線路中，控制起重運輸機械和類似條件的電器設備中的電動機起動、調速、制動和換向。

適用環境：

1、周圍空氣穩定不超過+40，而在24小時周期內的平均溫度不超過35，周圍溫度的下限是—5。

2、海拔高度不超過2000米。

3、安裝地點空氣清潔，最濕月的平均最大相對濕度不超過90%。同時該月的平均最低溫度不超過+25，允許由于溫度變化產生在產品表面上的凝露。

4、污染等級分為3級。

5、安裝類別為Ⅲ類。

型號意義：

THQ   1   —  □    □   □   /   □

|       |         |       |      |          |      線路特征代號

|       |         |       |      |       裝60A觸頭組控制機構數

|       |         |       |           裝25A觸頭組控制機構數

|       |         |               裝10A觸頭組控制機構數

|       |             設計序號

|           結構類別代號（起重機聯動臺）

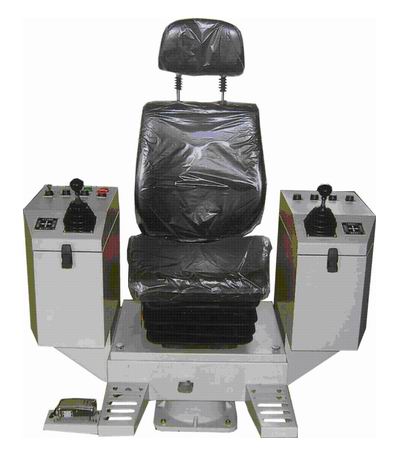

THQ1系列聯動控制臺由保護式左、右控制箱子，活動式座椅和腳踏開關組成。右箱裝有緊急開磁，左箱裝有電鎖，啟動按鈕和指示燈，或其他元件。

聯動臺所有觸頭組共有電流10A、交流10A，25A、60A等4種規格。

聯動臺控制箱分三部分：操縱、傳動構機部分，凸輪、觸頭、系統部分和箱體部分。

操縱手柄為球形。為避免由于起重機震動和意外碰撞使操縱機構誤動作，該手柄帶有零位自鎖裝置。手柄有上下兩半球組成，只有提握下半球時，才能使手柄離開零件，操動機構。但手柄一旦離開零位，即可將下半球松開，繼續操作。若經常采用反接制動停車，感到操縱不便時，可將手柄下半球提起再順時針旋轉，使下半球固定在提起位置，是零位自鎖裝置不起作用。六機構后手柄有下按式的零位自鎖裝置。

機械傳動部分裝在箱體上部的罩內，該傳動機構分為單手柄聯動操縱機構、抓斗雙手柄操縱機構、主副鉤雙手操縱機構、單手柄操縱機構以及單手柄水平操縱機構。手柄運動都是用直齒齒輪傳動凸輪軸的。控制器的凸輪軸均為立式布置。傳動部分各支點全部用滾動軸承，以降低功率損耗。定位棘輪是由3毫米厚鋼板沖壓而成的，并經過處理而獲得較高耐磨性。棘輪上沖有六個定位孔，定位螺釘裝入位置不同的孔內，即可決定操縱手柄的檔次數。在左右各六檔的范圍內，檔位數可任意選擇。

定位棘輪彈簧力可以調整，這樣可以根據具體情況，在分檔清楚的前提下，調整棘輪彈簧力是手柄操縱力在許可的范圍內。

凸輪為黑色酚醛注射料，其結構為插入式，這樣不僅保證了裝配位置準確，而且如遇變換觸頭分合程序時，可以方便的取下任意凸輪，不必將整臺產品拆卸。

觸頭組結構分為兩種：10A和25A觸頭組除銀點直徑不同外，其余結構都一樣。60A觸頭組為另一種結構形式。因兩種結構安裝尺寸不同，因此各有不同的安裝支板，其中10A觸頭組可以在銀接點下面嵌裝磁鋼，以用于直流控制回路。

控制器箱體用2毫米鋼板制成，四周均可開啟，供配線和維修用傳動機構和觸頭系統可以一起從箱體內取出。座椅腳底不固定，可以隨意挪動，座椅上下可調。左右可轉，并隨人體前后傾斜。

腳踏開關為防塵式，內裝“LX”3-11K形成開關，用于交流380V，直流220V，額定發熱電流為6A。觸頭數為一副常開，一副常閉。該腳踏開關適于用控制音響裝置。腳踏開關在配線和維修時，手先按下腳踏開關兩側面軸銷，取下踏蓋然后方可卸下螺釘將蓋打開。
